Обработка алюминиевого композита (АКП) - от фрезеровки до готовых конструкций

Алюминиевый композитный материал (АКП) - идеальное решение для создания современных архитектурных и рекламных конструкций. Благодаря слоистой структуре он сочетает жесткость алюминия и легкость обработки, сравнимую с пластиком .

✅ Точность обработки до 0,1 мм - идеальное качество реза и пазов
✅ V-образная фрезеровка под гибку - создание углов 90° и 135°
✅ Рабочее поле до 3000×1500 мм - работаем с листами любых размеров
✅ Толщина материала - 3-6 мм (до 10 мм под заказ)
✅ Скорость обработки до 80 мм/сек - быстрые сроки выполнения
✅ Минимальный заказ - 6000 руб.

Что такое алюминиевый композит (АКП)?

Алюминиевая композитная панель (АКП) представляет собой сэндвич-конструкцию:

• Верхний и нижний слои - алюминиевые листы толщиной 0,2-0,5 мм
• Внутренний слой - полимерный сердечник (полиэтилен или минеральный наполнитель)

Такая структура обеспечивает исключительную плоскостность материала, устойчивость к короблению и возможность создания сложных пространственных форм .

Преимущества АКП:
✅ Лёгкость - панели весят значительно меньше цельного алюминия или стали
✅ Высокая жесткость при малом весе
✅ Отличная коррозионная стойкость
✅ Широкий выбор цветов и покрытий
✅ Возможность гибки и вальцевания для создания радиусных форм
✅ Долговечность - срок службы до 50 лет

Основные методы обработки АКП

Для раскроя алюминиевых композитных панелей можно использовать гильотинные ножницы, циркулярные пилы, вертикальные пилы, фрезерно-гравировальные станки с ЧПУ и планшетные режущие плоттеры, оснащенные фрезеровальным модулем .

1. Фрезеровка на станках с ЧПУ

Фрезеровка является наиболее технологичным методом обработки АКП, позволяющим получать детали сложной геометрии с высокой точностью. Обработка на станках с ЧПУ существенно превосходит ручную по качеству, точности и производительности .

Основные задачи фрезеровки АКП:

• V-образная фрезеровка пазов - для последующей гибки материала под нужным углом (90° или 135°)

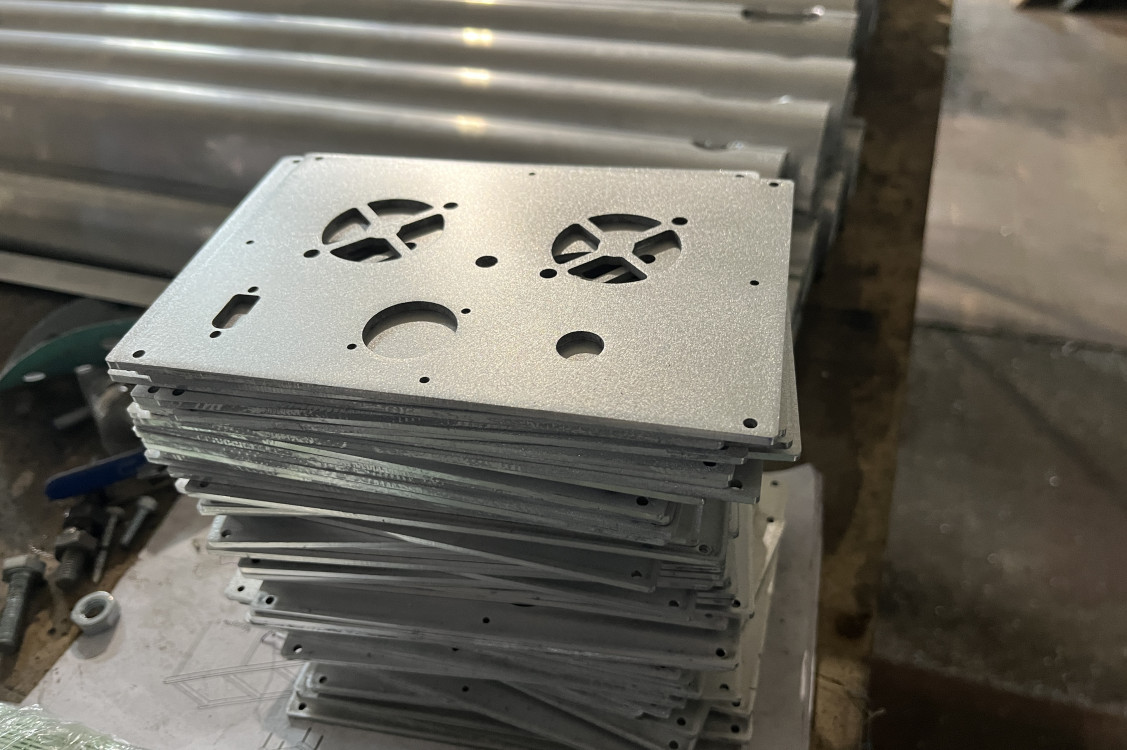

• Сквозная резка - раскрой листов на заготовки требуемой формы
• Выборка пазов и отверстий - для креплений и монтажа
• 3D-обработка - создание рельефных поверхностей

Технологические параметры фрезеровки АКП:

2. Технология V-образной фрезеровки

Для придания желаемой формы алюминиевым композитным панелям используется технология фрезеровки и последующей гибки. На обратной стороне материала с помощью фрезы вырезают V-образный паз. При этом необходимо оставить нетронутыми лицевую алюминиевую поверхность и слой наполнителя толщиной приблизительно 0,3-0,4 мм .

Углы фрезеровки:

• 90° - для получения прямоугольного изгиба (угол 90°)

• 135° - для образования угла 45°, позволяющего состыковывать панели в прямоугольную конструкцию

Если паз недостаточно глубок, при сгибе может наблюдаться эффект «пружины» и надежно согнуть АКП под желаемым углом не удастся .

3. Сквозная резка АКП

При сквозной резке важно не допустить сколов и расслоения материала. Оптимальная скорость подачи инструмента при этом должна находиться в пределах 25-50 мм/сек, так как диаметр фрез может быть различным (1,5-8 мм) и они, при неправильном выборе скорости, могут сломаться .

4. Гибка и вальцовка

После фрезерования сгибать АКП в требуемых местах легко вручную. Для достижения наилучших результатов рекомендуется использовать зажимное гибочное устройство или алюминиевые профили с ручками, в пазах которых зажимаются борта панели перед гибкой .

Вальцовка композитных панелей позволяет изготавливать конструкции округлой формы, которую так любят современные дизайнеры. Такие конструкции широко используются в навесных фасадах и при оформлении интерьеров .

5. Сверление и перфорация

Сверлить панели можно обычными сверлами по металлу. Для серийного производства предпочтительнее использовать пресс или пробивной станок. Наилучшее качество обеспечивается использованием современного стационарного оборудования .

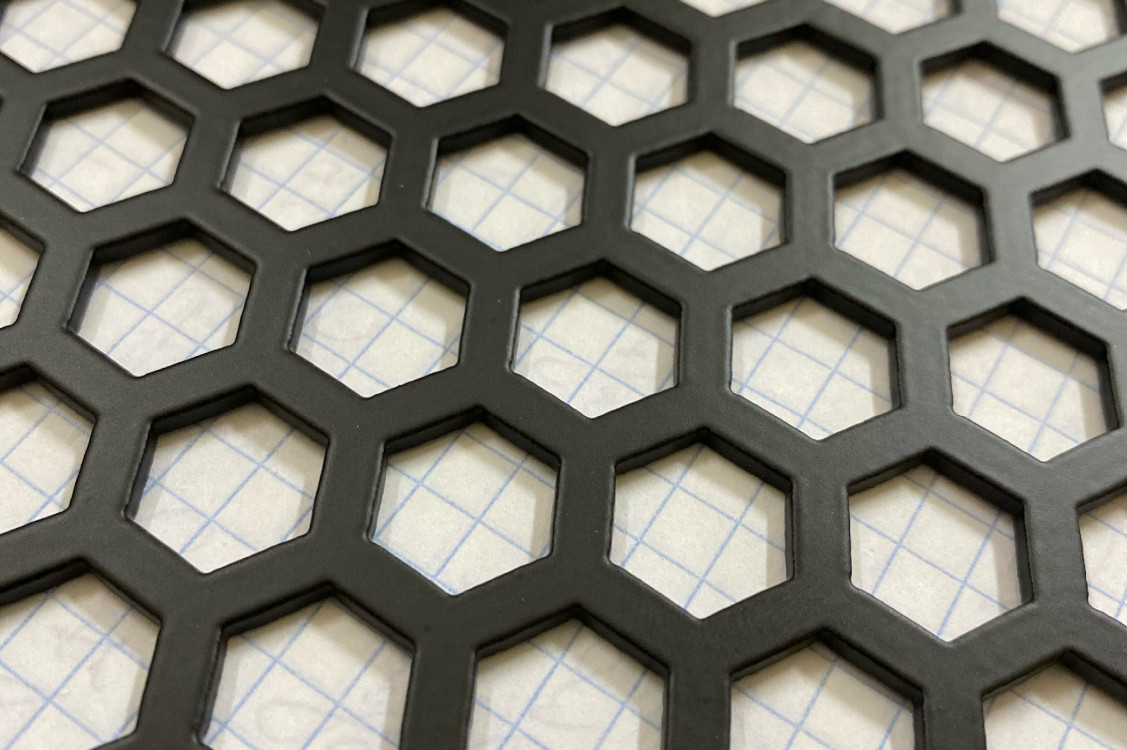

При оформлении интерьеров и потолков особой популярностью пользуются перфорированные панели АКП. Рисунок из повторяющихся элементов (орнамент) разной формы может выполняться на пробивных станках ЧПУ .

Технология фрезеровки АКП на станках с ЧПУ

Этапы обработки

Подготовка и проектирование

• Анализ структуры композита
• Создание/проверка DXF, CDR, AI, PDF макетов
• Разработка управляющей программы для ЧПУ

Крепление заготовки

• Из-за небольшого веса композитной панели возможно ее смещение от вибрации фрезы
• Используется вакуумный стол или механический зажим для жесткой фиксации

Выбор инструмента и параметров обработки

• Тип фрезы: твердосплавная с алмазным/керамическим покрытием
• Диаметр фрезы: подбирается под толщину материала и сложность контура

Процесс фрезерования

• Автоматическая подача СОЖ (смазочно-охлаждающей жидкости)
• Контроль качества на каждом этапе обработки

Постобработка и контроль

• Очистка от стружки и пыли (рекомендуется использовать систему пылеудаления)
• Проверка геометрии и качества кромки
• Упаковка готовых изделий

Факторы, влияющие на качество обработки

• Жесткая фиксация панели - предотвращает вибрацию и смещение
• Четкая регулировка оборотов фрезерного оборудования - оптимальные параметры для разных толщин
• Применение высокоточного инструмента - обеспечивает чистоту реза и отсутствие сколов
• Контроль глубины фрезеровки - критически важен для V-образных пазов

Области применения АКП

Алюминиевый композит - универсальный материал, который используется в самых разных сферах :

Архитектура и строительство

• Фасадные кассеты и панели для вентилируемых фасадов
• Обшивка колонн и пилонов
• Козырьки и навесы
• Входные группы и порталы

Рекламное производство

• Объемные буквы и логотипы
• Световые короба
• Вывески и стелы
• Выставочные стенды

Интерьерные решения

• Отделка стен и потолков
• Стойки ресепшн
• Декоративные панели
• Перегородки

Промышленность

• Корпуса оборудования
• Защитные панели
• Элементы торгового оборудования

Цены на обработку алюминиевого композита

Цены указаны в рублях за погонный метр. Минимальный заказ - 6000 руб. (без стоимости материала).

Точная стоимость рассчитывается индивидуально в зависимости от сложности геометрии и объема заказа.

Преимущества обработки АКП в «МеталлТехПро»

✅ Современное оборудование - фрезерные станки с ЧПУ последнего поколения
✅ Точность до 0,1 мм - идеальное качество реза и пазов
✅ Опытные технологи - правильный подбор режимов обработки
✅ Комплексный подход - от раскроя до готового изделия
✅ Работа с любыми объемами - от единичных деталей до серий
✅ Контроль качества - на всех этапах производства

Дополнительные услуги

🔹 Гибка листового металла
🔹 Порошковая покраска
🔹 Проектирование и разработка чертежей
🔹 Производство металлоизделий
🔹 Сварка металлоконструкций

Готовы заказать? Отправьте макет прямо сейчас!
