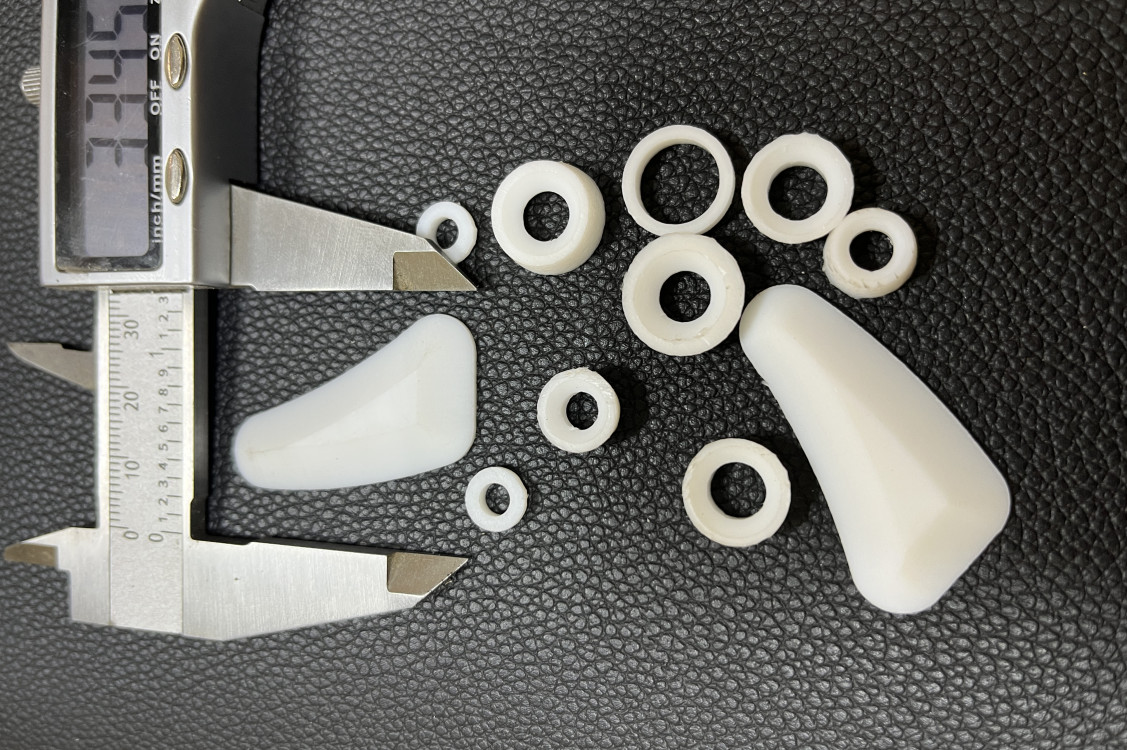

Обработка фторопласта (ПТФЭ) - высокоточное изготовление деталей

Фторопласт - «король пластиков» с уникальным набором свойств, но его обработка требует особого подхода из-за низкой теплопроводности и склонности к деформации при перегреве. В «МеталлТехПро» мы используем специализированные режимы резания и инструмент, гарантируя сохранение всех уникальных свойств материала.

✅ Точность обработки - до ±0,05 мм
✅ Термостойкость - от -260°C до +260°C
✅ Коэффициент трения - 0,04-0,06 (самый низкий среди полимеров)
✅ Химическая стойкость - устойчив ко всем кислотам, щелочам и растворителям
✅ Диэлектрические свойства - удельное сопротивление 10¹⁷-10¹⁸ Ом·м
✅ Минимальный заказ - 6000 руб.

Что такое фторопласт (ПТФЭ)?

Фторопласт-4 (политетрафторэтилен, ПТФЭ) - это продукт полимеризации тетрафторэтилена, полимер с уникальными физическими и химическими свойствами, широко применяемый в технике и в быту . В СССР его впервые получили в 1947 году в Научно-исследовательском институте пластических полимеров, а название «фторопласт-4» означает количество фтора в звене полимерной цепи.

Основные свойства фторопласта:

Преимущества материала:

✅ Абсолютная химическая стойкость - устойчив ко всем минеральным и органическим кислотам, щелочам, органическим растворителям, окислителям, газам
✅ Самые высокие диэлектрические характеристики - удельное сопротивление 10¹⁷-10¹⁸ Ом·м
✅ Низкий коэффициент трения - эффект самосмазывания, не требует смазки
✅ Антиадгезионные свойства - к поверхности ничего не прилипает
✅ Термостойкость - работоспособен от -260°C до +260°C
✅ Биологическая инертность - применяется в медицине и пищевой промышленности
✅ Гидрофобность - не смачивается водой, не набухает
✅ Атмосферостойкость - не стареет, гарантийный срок более 20 лет

Недостатки материала:

⚠️ Низкая теплопроводность - риск перегрева при обработке
⚠️ Хладотекучесть - необратимая деформация при нагрузках
⚠️ Низкая износостойкость - быстро истирается без наполнителей
⚠️ Мягкость - сложность достижения высокой точности
⚠️ Плохая радиационная стойкость - разрушается под действием радиации

Методы борьбы с недостатками:

• Химический способ - создание композиционных сополимеров
• Физический способ - введение наполнителей (кокс, графит, стекловолокно, бронза)
• Радиационно-химическое модифицирование - облучение при температуре выше 327°C позволяет повысить износостойкость в 10⁴ раз, снизить ползучесть в 10 раз

Технология обработки фторопласта

Реологические особенности фторопласта-4 не позволяют использовать традиционные технологии получения точных деталей, поэтому основным методом является механическая обработка заготовок. Материал легко поддаётся всем видам механической обработки: точению, фрезерованию, сверлению, строганию, пилению. Однако при их использовании необходимо учитывать специфику материала, заключающуюся в низкой теплопроводности и аномально высоких значениях коэффициента термического расширения, которая ограничивает скоростные режимы резания.

При превышении предельных значений температура в зоне резания может повыситься до 300°C, что приведёт к деформации обрабатываемого материала, изменению его размера, вызовет повышенный износ режущего инструмента из-за воздействия продуктов деструкции.

1. Фрезеровка фторопласта на ЧПУ

Фрезерование - наиболее универсальный и точный способ обработки фторопласта, позволяющий получать детали сложной формы с высокой точностью.

Особенности фрезеровки фторопласта:

Оптимальные режимы по типам обработки:

Как правильно выбрать фрезы для фторопласта?

Выбор правильного инструмента - ключевой фактор успешной обработки фторопласта. Материал склонен к налипанию на инструмент и требует острых кромок.

Рекомендации по выбору фрез:

✅ Одноугловые фрезы с острыми кромками - оптимальны для чистовой обработки
✅ Фрезы с полированными передними поверхностями - предотвращают налипание материала
✅ Твердый сплав (ВК8) - основной материал для обработки фторопласта
✅ Алмазное покрытие (TiN, PCD) - значительно увеличивает стойкость инструмента
✅ Инструмент с покрытием из быстрорежущей стали (Р6М5) - для простых операций

Важно: Фрезы должны быть новыми и острыми - затупленный инструмент вызывает трение и налипание материала, что приводит к перегреву и деформации детали.

2. Токарная обработка фторопласта

Токарная обработка фторопласта применяется для изготовления тел вращения - втулок, колец, валов, роликов. Для обработки чаще всего используют заготовки: фторопластовые втулки, стержни, листы.

Технологические возможности:

• Максимальный диаметр: до 500 мм
• Максимальная длина: до 1000 мм
• Чистота поверхности: Ra 1,6-3,2
• Точность: до ±0,05 мм

Наиболее популярные изделия, изготавливаемые токарным методом:

• Кольца
• Прокладки
• Ролики
• Втулки

3. Резка фторопласта

Резать фторопласт можно различными методами:

Примерные цены на гидроабразивную резку фторопласта:

4. Сверление фторопласта

Сверление фторопласта требует осторожности из-за мягкости материала и склонности к перегреву.

Рекомендации по сверлению:

• Использовать острые сверла с малым передним углом
• Сверлить на средних оборотах с равномерной подачей
• Периодически выводить сверло для охлаждения и удаления стружки
• Для глубоких отверстий обязательно охлаждение сжатым воздухом
• Для отверстий больших диаметров рекомендуется работать последовательно, увеличивая диаметр
• 5. Охлаждение при обработке

Из-за низкой теплопроводности фторопласта охлаждение критически важно:

Важно: Применение жидких охлаждающих веществ может привести к замасливанию отверстий, поэтому предпочтительно воздушное охлаждение.

Технические нюансы обработки фторопласта

Контроль температурного режима

Фторопласт обладает низкой теплопроводностью (0,25 Вт/(м·К)), поэтому при обработке важно ограничивать тепловую нагрузку. Перегрев может привести к:

• Деформации детали

• Изменению размеров

• Оплавлению кромок

• Повышенному износу инструмента

Допуски при обработке

Для достижения необходимой точности требуется строго соблюдать режимы резания. При правильно подобранном режиме гарантируется размерная точность +/- 0,05 мм, что вполне соответствует требованиям потребителей.

Крепление заготовки

Из-за мягкости фторопласта важно обеспечить надежное крепление заготовки без деформации. Рекомендуется:

• Использовать вакуумный стол для листовых материалов
• Применять механическое крепление с защитой поверхности
• Обеспечить жесткую фиксацию для предотвращения вибрации

Проблемы при обработке и их решение:

Области применения и примеры изделий

Благодаря уникальным свойствам, изделия из фторопласта незаменимы в следующих отраслях:

🔹 Химическая и нефтегазовая промышленность

• Уплотнения и прокладки для фланцевых соединений
• Мембраны и седла клапанов
• Втулки и подшипники скольжения в агрессивных средах
• Футеровка емкостей и трубопроводов

🔹 Машиностроение

• Антифрикционные втулки и вкладыши
• Направляющие и ролики
• Уплотнения поршней и штоков

🔹 Электротехника и электроника

• Изоляторы и изоляционные втулки
• Детали для высоковольтного оборудования
• Диэлектрические элементы

🔹 Медицина

• Компоненты медицинского оборудования
• Имплантаты (модифицированный фторопласт)
• Хирургические инструменты

🔹 Пищевая промышленность

• Прокладки и уплотнения для пищевых машин
• Контактные элементы
• Антиадгезионные покрытия

🔹 Автомобильная промышленность

• Уплотнения топливной системы
• Подшипники скольжения
• Прокладки

Цены на обработку фторопласта

Цены указаны ориентировочно. Минимальный заказ - 6000 руб. (без стоимости материала).

Точная стоимость рассчитывается индивидуально в зависимости от сложности геометрии, марки материала и объема заказа.

Технологические возможности нашего производства

Оборудование:

• Фрезерные станки с ЧПУ с рабочим полем до 3000×2000 мм
• Высокоскоростные шпиндели (до 30 000 об/мин)
• Токарные станки с ЧПУ для обработки тел вращения
• Гидроабразивный комплекс для резки толстых листов
• Система воздушного охлаждения зоны реза
• Вакуумные столы для фиксации без повреждения поверхности

Технологические операции:

• 2D и 3D фрезеровка сложных поверхностей
• Токарная обработка (втулки, кольца, ролики)
• Сверление отверстий различных диаметров
• Гидроабразивная резка листовых материалов
• Гравировка и маркировка

Готовы заказать? Отправьте чертеж прямо сейчас!

📞 Звоните: +7 (977) 830-28-29
📧 Пишите: metal-tp@yandex.ru
📍 Производство: Московская область, г. Старая Купавна, ул. Дорожная 4к1

Отправить чертеж для расчета →

Другие виды обработки пластика

🔹 Обработка ABS пластика
🔹 Обработка алюминиевого композита (АКП)

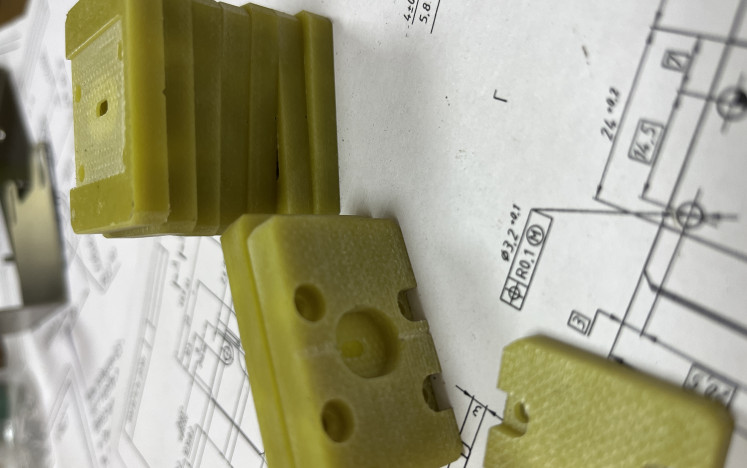

🔹 Обработка текстолита и стеклотекстолита
