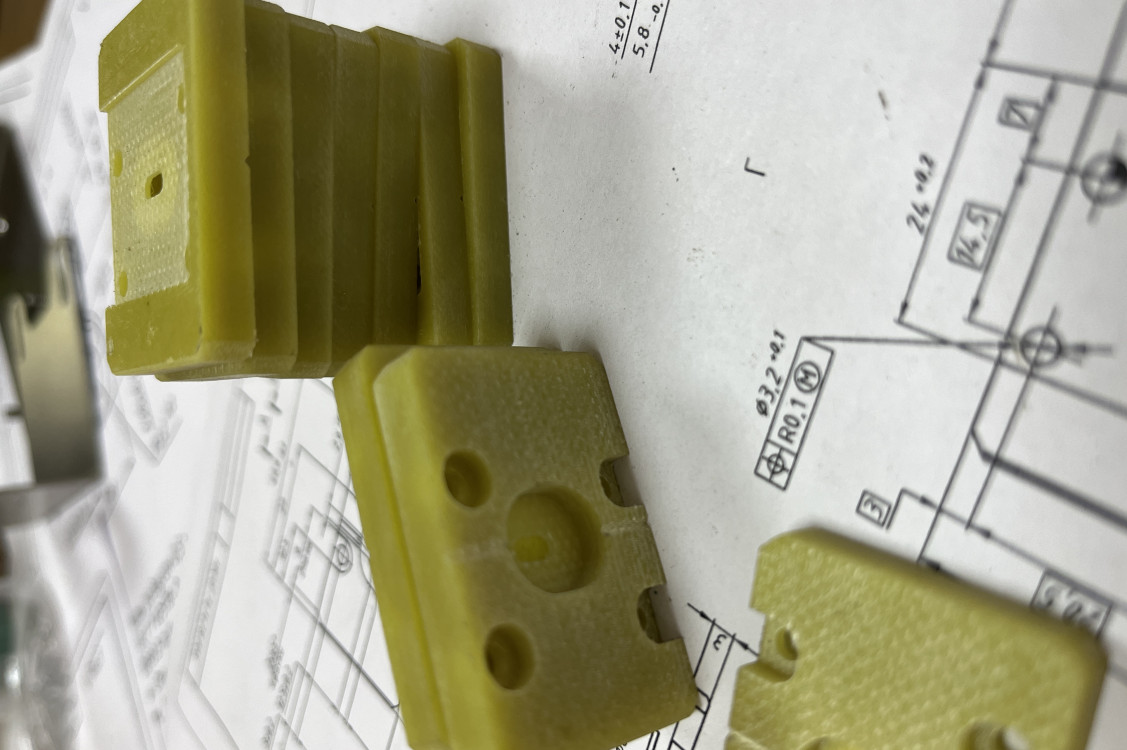

Обработка текстолита и стеклотекстолита - от раскроя до сложных 3D-деталей

Текстолит и стеклотекстолит - незаменимые материалы для производства электроизоляционных и конструкционных деталей. Благодаря слоистой структуре и уникальным свойствам, они отлично поддаются механической обработке на станках с ЧПУ .

✅ Точность обработки до ±0,1 мм - идеальное соответствие чертежам
✅ Максимальный размер листа - 3000×1500 мм
✅ Толщина материала до 100 мм - работаем с любыми заготовками
✅ Чистая кромка без сколов - специальные режимы резания
✅ Отсутствие термического воздействия - в отличие от лазера, фреза не оплавляет материал
✅ Минимальный заказ - 6000 руб.

Что такое текстолит и стеклотекстолит?

Текстолит - слоистый композиционный материал на основе ткани из волокон (хлопчатобумажной, асбестовой или синтетической) и полимерного связующего вещества (фенолформальдегидных, эпоксидных или полиэфирных смол) .

Стеклотекстолит - разновидность текстолита, в которой в качестве основы используется стеклоткань. Благодаря включению стекловолокна, этот материал обладает повышенной прочностью и термостойкостью .

Сравнение материалов :

Основные марки и их применение :

Технологии обработки текстолита и стеклотекстолита

1. Фрезеровка на станках с ЧПУ

Фрезеровка - наиболее универсальный и точный способ обработки текстолита и стеклотекстолита. Благодаря высокой жесткости и стабильности материала, он идеально подходит для ЧПУ-обработки .

Технологические параметры фрезеровки :

Рекомендуемый инструмент :

• Твердосплавные фрезы марок ВК8, ВК15, ВК3М
• Фрезы типа «кукуруза» для черновой обработки
• Спиральные фрезы с покрытием для чистовой обработки
• Твердосплавные сверла с алмазной заточкой

Преимущества фрезеровки на ЧПУ :

• Высокая точность до ±0,1 мм и повторяемость - идеально для серийного производства
• Отсутствие термического воздействия - в отличие от лазера, фреза не оплавляет кромку
• Минимальные отходы - за счет оптимизации раскроя
• Быстрые сроки - от 1 дня при наличии материала
• Возможность комплексной обработки - резка, сверление, фрезеровка, гравировка за один установ

2. Сверление отверстий

При сверлении текстолита и стеклотекстолита важно учитывать особенности этих материалов :

Важно: Низкая теплопроводность пластмасс вызывает местный разогрев в зоне обработки. Для охлаждения зоны сверления следует использовать только газообразные вещества, не содержащие влаги, так как применение жидких охлаждающих веществ приводит к замасливанию отверстий .

3. Резка и раскрой

Для раскроя текстолита и стеклотекстолита доступны различные методы :

Особенности резки без подогрева :

• Текстолит: до 1 мм
• Стеклотекстолит: до 1,5 мм

При толщине 1-5 мм для предотвращения появления трещин и сколов рекомендуется предварительный подогрев :

• Текстолит: до 80-90°C
• Стеклотекстолит: до 70-90°C

4. Гравировка

Лазерная или механическая гравировка используется для нанесения маркировки, логотипов, штрихкодов, серийных номеров и технической информации на поверхность изделий .

Виды гравировки :

• Поверхностная - для читаемости маркировки
• Контурная - для декоративных или функциональных целей

Меры безопасности при обработке

При обработке стеклотекстолита необходимо соблюдать особые меры предосторожности :

⚠️ Выделение вредных веществ: При нагреве стеклотекстолита выше +400°C от материала может выделяться ядовитый дым. Необходимо контролировать температуру в процессе обработки .

⚠️ Стеклянная пыль: При механической обработке образуется мелкодисперсная пыль, состоящая из мельчайших стеклянных частиц. Эта пыль крайне опасна при вдыхании .

Рекомендации по безопасности:

• Использовать промышленные пылесосы с HEPA-фильтрами
• Применять средства индивидуальной защиты (респираторы, защитные очки)
• По возможности использовать охлаждение водой для подавления пыли
• Обеспечить эффективную вентиляцию рабочей зоны

Области применения и примеры изделий

Благодаря уникальным свойствам, изделия из текстолита и стеклотекстолита незаменимы в следующих отраслях :

🔹 Электротехника и энергетика

• Изоляционные панели для электроустановок и распределительных щитов
• Пазовые клинья для генераторов и электродвигателей
• Изоляторы разъемов и клемм
• Каркасы трансформаторов

🔹 Машиностроение

• Направляющие и скобы
• Шестерни и зубчатые колеса (особенно из марки ПТК, работающие бесшумно и в 10 раз дольше металлических)
• Втулки и подшипники скольжения
• Крепежные элементы

🔹 Приборостроение и электроника

• Корпуса и держатели
• Печатные платы (стеклотекстолит фольгированный)
• Монтажные панели

🔹 Транспорт

• Детали для железнодорожного транспорта (требования к огнестойкости)
• Элементы для авиастроения
• Комбинированная броня (стеклотекстолит в танкостроении)

🔹 Промышленное оборудование

• Силовые и несущие элементы
• Перегородки и экраны
• Прокладки и уплотнения
• Детали, работающие в агрессивных средах

Технологические возможности производства

Оборудование :

• Фрезерные станки с ЧПУ с рабочим полем до 3000×2000 мм
• Точность позиционирования до ±0,02 мм
• Скорость шпинделя до 24 000 об/мин
• Возможность обработки толщин до 100 мм

Технологические операции:

• 2D и 3D фрезеровка сложных поверхностей
• Сверление отверстий (сквозных и глухих)
• Выборка пазов и карманов
• Раскрой листовых материалов
• Гравировка и маркировка
• Нарезание резьбы

Примеры изготавливаемых изделий

Цены на обработку текстолита и стеклотекстолита

Цены указаны ориентировочно. Минимальный заказ - 6000 руб. (без стоимости материала).

Точная стоимость рассчитывается индивидуально в зависимости от марки материала, толщины, сложности геометрии и объема заказа.

Преимущества обработки в «МеталлТехПро»

✅ Современное оборудование - фрезерные станки с ЧПУ последнего поколения
✅ Точность до ±0,1 мм - идеальное качество и повторяемость
✅ Опытные технологи - правильный подбор режимов обработки под каждую марку материала
✅ Работа с любыми толщинами - от 0,5 до 100 мм
✅ Комплексный подход - от раскроя до готового изделия
✅ Контроль качества - на всех этапах производства
✅ Собственное производство - полный контроль и быстрые сроки

Готовы заказать? Отправьте чертеж прямо сейчас!

📞 Звоните: +7 (977) 830-28-29
📧 Пишите: metal-tp@yandex.ru
📍 Производство: Московская область, г. Старая Купавна, ул. Дорожная 4к1

Отправить чертеж для расчета →

Другие виды обработки пластика

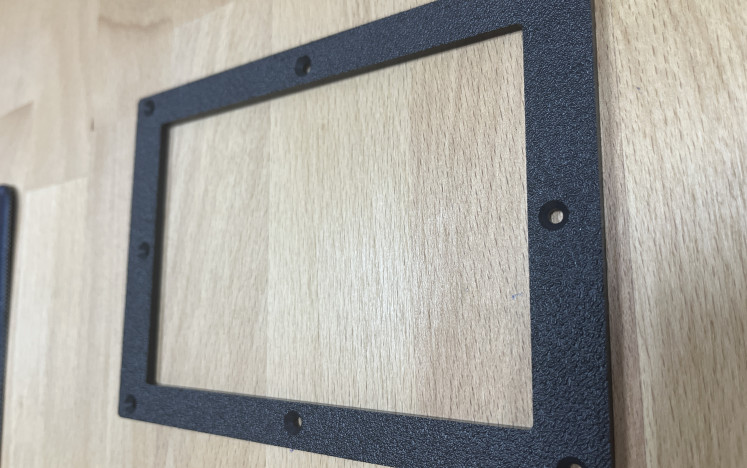

🔹 Обработка ABS пластика
